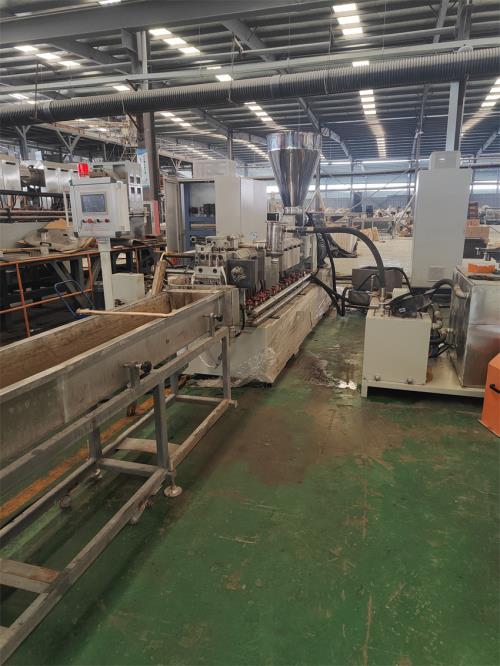

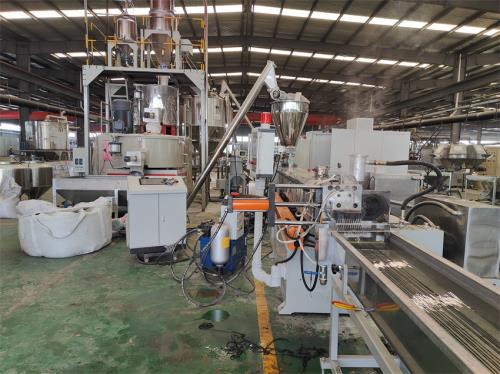

工程塑料造粒機_JDL_工程塑料造粒機 JDL-52D雙螺桿水拉條機組
一、系統機組技術參數Ⅰ、機器顏色:主機為公司標色；電柜為電腦色Ⅱ、造粒工藝：雙螺桿計量式喂料----側喂料（短纖專用）——-JDL-52D雙螺桿擠出機——拉條機頭----6米不銹鋼輸送帶----龍門切粒機-----3米不銹鋼振動篩----立式旋轉篩------1立方產品料倉-----25公斤自動稱重包裝機------主機采用：PLC控制 Ⅲ、作業物料：工程塑料 產 量：80-150公斤/小時（作業條件不同，產量稍有不同）
二、機組配置（一）雙螺桿喂料系統1)雙螺桿喂料機； 電機功率：1.1kw；“杰特三晶或羅賓康”變頻調速器；（二）短纖側喂料喂料系統1).喂料計量：體積式計量；喂料電機及減速箱，擺線針輪減速電機；功率：3kw；調速控制：采用“杰特三晶或羅賓康”變頻調速器；不銹鋼料斗一件2) 喂料機與雙螺桿第六節通體連接（三）JDL-52D雙螺桿擠出機 1、D型高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：600rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購） 2 .齒輪箱冷卻系統1)減速箱冷卻系統；油泵功率：0.75kw；采用板式冷卻器，3平方3、主機1）交流電機；功率：55kw“蒙特”電機“杰特或羅賓康”變頻調速器4、
螺桿:特殊螺桿1）直徑：φ51mm；長徑比44:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；5、料筒1）材質：45#鋼為基體，∞內孔采用優質雙合金襯套；共十一節，L=190mm/節，第一節筒體為進料筒體,第六為自然排氣（側喂料）；第十節筒體為抽真空;其余筒體為閉口筒體,筒體采用軟水冷卻；2）加熱區段：進料區不加熱，其他采用優質鑄鋁加熱器。
